Clona u makroobjektivů

Jak se chová clona makroobjektivů Nikkor v závislosti na měřítku zvětšení?

Otázka

Zaujal mne Váš článek o pomůckách pro makrofotografii na stránkách Paladixu.
U obr. č. 4 uvádíte použitou clonu 51, není mi jasné, jak se tato clona na objektivu realizuje a projevuje. Můžete mi to, prosím, objasnit?

Odpověď

Jedná se o skutečnou, reálnou clonu. Makroobjektivy Nikkor AF se chovají tak, že s rostoucím měřítkem zvětšení klesá reálná clona. Tubus těchto makroobjektivů se při zaostřování směrem k bližším vzdálenostem patřičným způsobem prodlužuje, aby bylo možno dosáhnout požadovaného měřítka zvětšení. Je to vlastně obdoba výtahu měchového zařízení. Dojde tak ke zvětšení vzdálenosti clony od roviny filmu. To znamená, že přestože máme nastavenu pořád stejnou clonu na clonovém kroužku objektivu a clonový otvor je pořád stejně velký, dojde k posunu (zvětšení vzdálenosti) od roviny filmu a tím i k poklesu světelnosti. Pokud začneme s odcloněným objektivem o světelnosti f/2,8 (máme tedy nastavenou clonu f/2,8) ostřit od nekonečna blíže, začne se toto původně na objektivu nastavené clonové číslo ve skutečnosti zvětšovat tak, jak postupně klesá reálná clona. Je to způsobeno výše popisovanou konstrukcí makroobjektivů.

Pozor, neplést si pojmy! Pokud se zvětšuje hodnota clonového čísla, vyjádřená číselnou řadou (f/2,8 – f/4,0 – f/5,6 – f/8,0 ….) znamená to menší clonový otvor a naopak menší hodnota větší otvor.

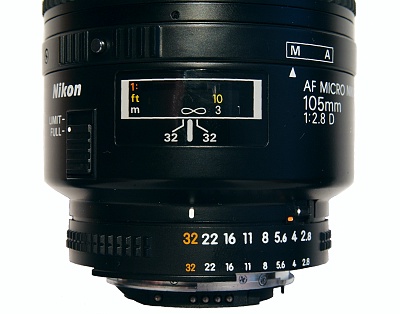

AF Micro Nikkor 105mm f/2,8

Na clonovém kroužku máme pořád možnost nastavit maximální clonu f/32, ale tato clona platí jen pro zaostření objektivu na nekonečno. Při dosažení větších měřítek zvětšení (ostřením na bližší vzdálenost) nám tato clona roste tak, jak se prodlužuje tubus objektivu (dle dosaženého měřítka zvětšení). Fotoaparáty Nikon (např. F5, D1 atd.) zobrazují v hledáčku skutečně použitou, reálnou clonu i když třeba na clonovém kroužku objektivu je maximální hodnota pořád „jen“ f/32.

Pro starší makroobjektivy Nikkor existuje tabulka korekcí. Ta určuje, jak je zapotřebí po nastavení expozičních hodnot pomocí zabudovaného expozimetru změnit clonu, pro dosažení správné expozice. Například pro objektiv Micro-Nikkor Auto 55mm f/3,5 je v návodu k fotopřístroji Nikkormat FTn z roku 1967 uvedena tato tabulka:

Kompenzace clony objektivu Micro-Nikkor Auto 55mm f/3,5
Clona/reprodukční poměr f/3,5 f/5,6, f/8,f/11,f/16,f/22 f/32
Nad 1/nekonečno – 1/10 Kompenzace není zapotřebí Používá se metoda „snížení clony“
Nad 1/10 – 1:4 Snížit clonu po nastavení dle expozimetru o 1/2 stupně Používá se metoda „snížení clony“
Nad 1:4 – 1:2 Snížit clonu po nastavení dle expozimetru o 1 stupeň Používá se metoda „snížení clony“

Mimo výše uvedených korekcí lze použít ještě metodu “snížení clony” (pro clonu f/32 výhradně). Ta spočívá v záměrně chybném nasazení objektivu Nikkor na tělo fotoaparátu tak, aby se vidlička na objektivu nezasunula správně na kolík, který do těla fotoaparátu přenáší údaje o nastavené cloně. Dojde tak k tomu, že údaj o hodnotě clony přenášený kolíkem do těla fotoaparátu neodpovídá přesně hodnotě nastavené na objektivu, ale odchylka představuje korekci pro správnou expozici. V tomto případě už není změna clony nutná.

2 komentáře u „Clona u makroobjektivů“

  1. Realne clonove cislo

    Rad bych si ujasnil zakladni pojmy.
    Definice clonoveho cisla CC
    CC = OV/D
    kde OV – ohniskova vzdalenost
    d prumer otvoru na ojektivu
    —————————-
    Je pravdou, ze pokud zaostrite na nekonecno, tak CC je temer
    absolutne dle uvedene definice.
    Pokud zaostrite u standartniho objektivu napr. na 1m, tak to udelate
    prakticky tak, ze otocenim zaostrovaciho krouzku provedete “vytah”
    objektivu (DELTA). Tim dojde i ke zmene puvodniho CC na CC1
    CC1 = (OV+DELTA)/D
    Protoze vsak DELTA je mnohokrat mensi nez OV (v pripade zaostreni na
    1m), tak plati
    DELTA<<<OV a tim CC je priblizne rovna CC1.
    —————————-
    Pokud dojde u makrofotografie, ze DELTA je velika, dejme tomu to
    prezeneme a rekneme, ze DELTA=2xOV pak mame situaci:
    CC1 = (OV+DELTA)/D = (3xOV)/d = 3xCC
    cili realna clona je v tomto pripade trikrat vetsi nez ta, ktera je
    uvedena na objimce objetivu. Tedy ergo kladivko spravny osvit by mel
    byt upraven podle teto realne clony.
    ——————————
    Potud je asi vsechno jasne. Ale otazka: jakemu clonovemu cislu pak
    odpovida skutecna hloubka ostrosti? Tomu CC a nebo CC1?

    Odpovědět
    • RE: Realne clonove cislo

      Článek o hloubce ostrosti při makrofotografii najdete
      zde

      Do vzorečku, který je uveden v odkazovaném článku dosazujeme skutečnou clonu. To, že nám clona “roste” ovšem neznamená žádné vítězství, protože při skutečné makrofotografii (měřítko 1:2 a větší) jde doslova o zlomky milimetrů.

      Odpovědět
