Olympus OM-10

V 70. letech minulého století (tedy 20. – zní to opravdu velmi zvláštně…) firma Olympus začala vyrábět systémovou řadu jednookých zrcadlovek s označením OM, což při vědomí toho, že nabíjecí zdroj pro autobaterie se jmenuje NZ-1 a PC je Personal Computer, může znamenat pouze jediné – Olympus Manual.

Společným znakem celého systému je bajonet OM o vnitřním průměru 46 mm a úhlem otočení 70° – díky němu je možno používat pro všechny přístroje OM stejnou sadu objektivů Olympus Zuiko. Ohnisková vzdálenost celého sortimentu Zuiko sahá od 8 do 1000 mm. Systém zahrnuje také mezikroužky, měchová zařízení, filtry, datové stěny a s neposlední řadě také výměnné matnice, úhlové hledáčky atd. Místo zadní stěny také může být použit speciální zásobník pro 50 m kinofilmu.

Olympus OM 10
Pojďme ke konkrétnímu přístroji, který rozhodně je krásným starým strojem, ačkoli vím, že krása i stáří jsou pojmy pohříchu relativní. Olympus OM-10 je pokračovatelem typů OM-1 a OM-2. Objevil se v nabídce v 80. letech a u nás se nijak masově nerozšířil, protože tyto přístroje bylo možno zakoupit pouze prostřednictvím individuální objednávky přes Tuzex (ti starší si jistě vzpomenou, mladší si to nechají objasnit od rodičů…).

Olympus OM-10 je jednoobjektivová zrcadlovka na kinofilm s klasickým obrazovým formátem 24×36 mm. Rozměry těla jsou mimořádně malé (136 x 50 x 85 mm) a také hmotnost 510 gramů je u celokovového přístroje téměř nepřekonatelným vzorem. Přístroj je vybaven plátěnou štěrbinovou závěrkou s horizontálním chodem (tzn. že se závěrka pohybuje po delší straně filmového políčka). Plátěná závěrka není žádný důkaz konzervativních konstrukčních postupů, ale Olympus si zakládá na tom, že přístroje OM obstojí v extrémních klimatických podmínkách a expoziční časy jsou stabilní i např. při -50°C, kde všechny kovové lamelové závěrky dávno vypoví službu. Navíc přístroje používají unikátní způsob měření expozice, pro nějž je plátěná závěrka konstrukční nezbytností.

Závěrka a expozimetr jsou napájeny dvěma bateriemi LR 44. Posun filmu je manuální, na dně přístroje jsou kontakty pro spojení s motorovým převíječem. Zpět se film převíjí kličkou a zpětný chod zapneme malým voličem “R” (= Reverse) na přední straně těla (pod natahovací páčkou). Přístroj má i hlavní vypínač, což u manuálních zrcadlovek rozhodně působí nezvykle. Vypínač (kruh kolem kličky na zpětné převíjení) má 4 polohy – “On” (zapnuto; po 30 s nečinnosti jsou všechny obvody přístroje vypnuty bez ohledu na polohu vypínače), “Off” (vypnuto), “Self Timer” (samospoušť – běh 10 s, během chodu přístroj “pípá” a bliká červenou diodou; samospoušť aktivujeme stiskem spouště) a “Check” (pro kontrolu baterií; vysoký nepřetržitý tón a dioda svítí – znak, že baterie jsou v pořádku). Při samospoušti se aktivuje funkce Mirror Lockup (sklopení zrcadla před otevřením závěrky, aby jeho náraz nerozhýbal snímek). Expoziční doby jsou v hledáčku signalizovány diodami vedle pevné číselné stupnice.

Existují dvě varianty OM “desítky” – jedna bez manuálního adaptéru, druhá s ním. Manuální adaptér je malý ovládací kroužek (vedle objektivu), kterým je možno manuálně nastavit expoziční časy v rozsahu 1/1000 až 1s. Adaptér se dodával také jako zvláštní příslušenství, a pokud jím nebyl přístroj vybaven rovnou, bylo možno pomocí jednoduché montáže přístroj dovybavit. Hlavní volič režimů (vedle natahovací páčky) má 3 polohy – “Auto”, “Manual Adapter” a “B”. V poloze “Auto” přístroj funguje jako poloautomatická zrcadlovka a k předvolenému clonovému číslu automaticky změří a nastaví příslušný čas. V automatickém režimu má závěrka rozsah 1/1000s až 60s (plynule). Poloha “Manual Adapter” vyřadí z provozu automatiku (kromě měření) a může být nastaven libovolný čas, řízení závěrky však opět obstarává elektronika. Není-li přístroj vybaven adaptérem a přepneme-li hlavní volič do této polohy, přístroj nastaví 1/60s, což je jednak čas pro synchronizaci s bleskem a jednak také doba, kterou může závěrka “nabídnout” i v případě, že nemá baterie.

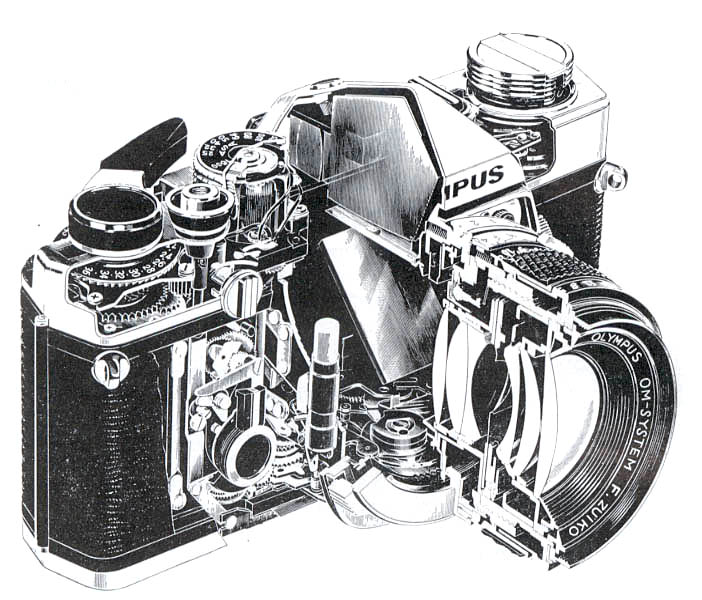

Řez přístrojem
Řez přístrojem

Zvláštní a dodnes unikátní je měření světla systémem TTL v poloze “Auto”. Je-li expoziční doba mezi 1/1000 a 1/60 s, expozimetr měří se zdůrazněným středem, v rozsahu od 1/30 s do 60 s se měří integrálně. Expozimetr má dva obvody – obvod CdS (v polopropustném zrcadle) a obvod SBC (dole pod zrcadlem). Jakmile se po stisknutí spouště sklopí zrcadlo, převezmou měření modré křemíkové diody SBC, které měří bez zpoždění, a tudíž mohou reagovat na světlo odražené během expozice přímo od filmu v okamžiku, kdy je závěrka otevřena. Je-li expoziční doba kratší než 1/60 s, měří obvod SBC odrazem od první žaluzie štěrbinové závěrky. Na ní je umístěn tzv. “Computogram” složený z černých a bílých plošek. Tato plocha byla navržena po počítačovém vyhodnocení desetitisíců snímků a představuje “průměrný obraz”. Tento způsob měření pracuje se zvýhodněním středu pole. U tohoto systému měření se tedy může expozice měnit i v době otevření závěrky, pokud se během této doby změní osvětlení (to platí hlavně při dlouhých časech, např. v noci). Expozici lze navíc – pro nestandardní světelné podmínky – upravit v rozsahu ±2 EV.

Na OM-10 a OM-20 (rozdíl pouze ve vestavěném manuálním ovládání časů a jejich rozsahu) navázala celá řada dalších typů řady OM, z nichž snad ani polovina se neprodávala u nás – OM 40, OM 707, OM PC, OM G atd. Všechny tyto typy zachovávají hlavní “rodové znaky”, tedy bajonet OM a také systém měření expozice s odrazem od filmu resp. závěrky. Nyní jsou v nabídce tři typy řady OM, a sice OM 3Ti, OM 4Ti a OM 2000. OM 3Ti a 4Ti jsou vysoce profesionálními přístroji s nevídanou výdrží; jsou také vyrobeny z titanových slitin. Reklama na každém rohu na ně není proto, že se jedná spíše o přístroje individuálního zájmu, což se odráží také v jejich ceně. Ale platí zde mírně upravené heslo, že za hodně peněz dostaneme maximum muziky. Posledním “členem rodu” je OM 2000, který ovšem ve srovnání se svými předky vypadá jako chudší příbuzný. Společným znakem je pouze bajonet OM, protože přístroj má kovovou lamelovou závěrku, jednoobvodové měření atd. Nicméně je to velmi kvalitní přístroj, který se snaží vyjít všeobecnému pokroku vstříc kromě konstrukčních změn také cenou.

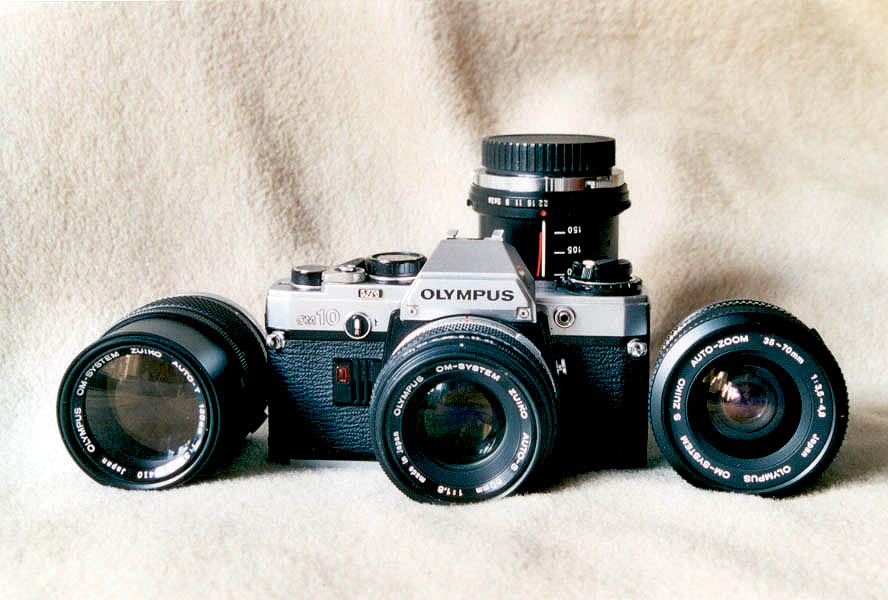

Fotografie byla pořízena přístrojem OM PC s objektivem Zuiko 50 mm f/1,8. Řez tělem přístroje je převzat z propagačních materiálů firmy Olympus Optical Co., Japan.

4 komentáře u „Olympus OM-10“

  1. OM10

    OM jistě neznamená manual,ale spíše master,mistrovský.
    OM 10 není ani tak následníkem OM1,2,ale levnější model pro”amatéry”,je nabízen prakticky zároveň s OM1.Proto je i “manual adapter”nabízen zvlášť,aby se snížila (a zdůvodnila) cena základního těla.
    Také si nemyslím,že by byla plátěná závěrka nějak principiálně zvýhodněna
    proti kovovým lamelám,ovšem velká výhoda u ní je v odolnosti proti nechtěnému dotyku nebo(což se i mi pdařilo)proti nárazu např.kazety s filmem
    při vytahování z těla a při použití v prašnějším prostředí.
    Také “60” bez baterií u OM10 nefunguje-přístroj baterky potřebuje pro všechny
    režimy(narozdíl od OM2sp).
    Jinak ovšem jsou vaše články o OM dobré a já osobně jsem měl OM10-byl to
    výborný a velmi spolehlivý stroj.Dodnes mám OM1+OM2sp(kromě AF Canonů),pár originálních Zuiko a moc rád je používám.Závěrka se speciálním
    tlumením je opravdu výborná,takže občas fotím z ruky i 1/8(samozřejmě rychlejší časy vycházejí ostřejší:-) )
    Takže celkově děkuji za příznivce OLYMPUSU!

    Odpovědět
  2. Chyba v článku!

    Právě mám v rukou OM10 a s krytkou na objektivu je nejdelší čas cca 7s – 8s. Dle originálního manuálu je nejdelší řízená expozice 2 s. Oproti udávaným 60s (v předposledním odstavci) je to tedy značný rozdíl!!! Ale za dnešní bazarovou cenu je to nádherný přístroj a skoro za hubičku :o)

    Odpovědět
  3. problém OM10, OM40, a vůbec OM 😉

    nevíte, neznáte, někdo postup, jak lze rozhodit závěrku když se blokne z důvodu slabé baterie – někdy se mi to podaří rozchodit a zaboha nemožu přijít na to, jak-

    když dám nové baterky tak nic ))))
    Zrdcadlo je furt v horní úvrati ))))

    tentokrát ať dělám co dělám nic to nedělá 😉

    díky moc

    Odpovědět
