Infračervená fotografie s filmem Ilford SFX 200

V článku je popsána práce s filmem Ilford SFX 200 a jeho aplikace pro „pseudo“ infračervenou fotografii. Tento film je ideální jako relativně nenáročný úvodní krok do infračervené fotografie a při volbě vhodných filtrů, které odfiltrují viditelné záření, dává výsledky blížící se (podobné) „pravým“ infračerveným fotografiím.

Stručný úvod

Úvodem pouze stručně nastíním základní pojmy týkající se infračervené fotografie. Hlubší rozpracování dané problematiky nalezne zájemce v předchozích dílech seriálu o infračervené fotografii (viz první díl).

V současnosti běžně používané fotografické materiály jsou citlivé pro světlo (elektromagnetické vlnění) v rozsahu (300)350 – 650(700) nm a vzhledem k průběhu jejich citlivosti lze konstatovat, že při tradičním zacházení zobrazují elektromagnetické vlnění v rozsahu 400 – 650(700) nm. Toto rozpětí se shoduje s běžně používaným pojmem “viditelné světlo”, které leží v rozsahu 380 – 760 nm (tyto údaje se mohou v literatuře nepatrně lišit). Musíme si ovšem uvědomit, že lidské oko není stejně citlivé ke všem vlnovým délkám. Průběh jeho citlivosti tedy není rovnoměrný, ale má charakter křivky (tvar tzv. Gausovského rozložení), kdy nejcitlivější je ke světlu uprostřed spektra (cca 550 nm) a výrazně klesá ke krajním hodnotách. Například je uváděno, že oko je ke světlu o vlnové délce 750 nm zhruba 10000x méně citlivé než k maximu citlivosti při žlutozeleném světle. Pro účely fotografování se proto běžně používá termín viditelné světlo pro elektromagnetické vlnění v rozsahu 400-700 nm.

Fotografování při vlnových délkách kratších než 400 nm (nejčastěji 300 – 400 nm) se nazývá ultrafialová fotografie. Z fotografického hlediska se jedná o relativně jednodušší techniku – černobílé materiály jsou k elektromagnetickému vlnění v této oblasti poměrně citlivé, barevné filmy vykazují nižší citlivost (mimo filmů upravených pro fotografování při umělém světle, které jsou v UV oblasti citlivější). Proto je k ultrafialové fotografii třeba pouze použít speciální UV filtr (tzv. “pravý” UV filtr) propouštějící UV záření, ale filtrující (nepropouštějící) viditelné světlo.

V případě, že fotografujeme při delších vlnových délkách (více než 700 nm) hovoříme o infračervené fotografii. Při práci s elektromagnetickým vlněním o ještě delších vlnových délkách hovoříme o termofotografii.

Vzhledem k již zmíněné citlivosti fotografických materiálů je třeba použít k infračervené fotografii speciální fotografické materiály, které jsou zcitlivěny (sensibilovány) k tomuto záření (viz tento díl seriálu o infračervené fotografii). Rovněž je samozřejmě nutné použít speciální filtry propouštějící pouze specifické vlnění, např. kolem 800 nm. Principiálně se k černobílé “pravé” infračervené fotografii používá film Kodak High Speed Infrared, který je citlivý v UV oblasti (již od zhruba 250 nm) a v infračervené oblasti až do cca 950 nm. K barevné infračervené fotografii se používá film Kodak Ektachrome Infrared EIR. Vedle těchto “pravých” infračervených filmů existují ještě jiné filmy, které vykazují pouze prodlouženou citlivost do blízké infračervené oblast (zhruba do 800 nm), tzv. “pseudo”-infračervené filmy. Mezi tyto filmy patří u nás zatím nedostupné filmy Konica Infrared 750 (maximum citlivosti při 750 nm, citlivá do cca 820 nm) a Maco IR 820 (ciltivý až do 820 nm). Jediný u nás relativně snadno dostupným filmem z této kategorie je Ilford SFX 200.
Velmi zajímavé a instruktivní porovnání černobílých filmů (a vlivu rozdílných IR filtrů) určených pro infračervenou fotografii je na této webové stránce.

Ilford SFX 200

Ilford SFX 200 je velmi často uváděn jako nejsnazší cesta k získání prvních zkušeností s infračervenou fotografií.

Proč nejsnazší?

Použití „pravých“ infračervených filmů vyžaduje dodržet určité zásady při zacházení s nimi, např. pokud možno se vyvarovat dlouhodobému vystavení vyšším teplotám, zakládat film pouze při tzv. infračervené tmě, a v neposledni řadě je i jejich cena vyšší (a dostupnost nižší, i když zmíněný Ilford také nekoupíte všude). Navíc tyto filmy nelze použít v některých fotoaparátech, které kontrolují posun filmu infračerveným čidlem (např. některé Canony řady EOS) – tato čidla totiž osvítí nejenom perforaci, ale i část filmu (liší se podle typu fotoaparátu).

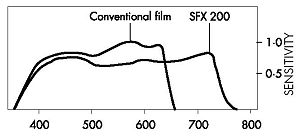

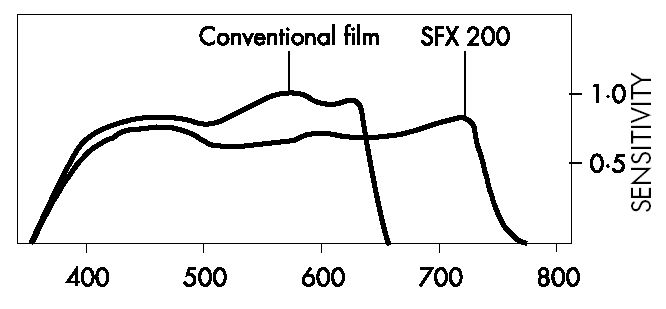

Z hlediska vlastností je třeba zdůraznit, že Ilford SFX 200 není pravý IR film – má pouze lehce posunutou citlivost k hranici 740 nm (s maximem pří 720 nm), jak je patrné z grafu citlivosti, převzatého od výrobce:

Ilford SFX 200

Ovšem jeho největší výhodou je, že s ním lze zacházet prakticky obdobným způsobem jako s “normálními” filmy. Při použití vhodného filtru (viz dále) s ním však lze dosáhnout výsledků srovnatelných s “pravými” IR filmy! Přitom film je zcela bez problémů “kompatibilní” s normálními teplotami, má dlouhou životnost, při manipulaci není třeba udržovat tzv. “IR tmu” (tj. nejenom tmu pro viditelné záření, ale i pro IR záření, např. tepelné atd.).

Při IR fotografii je velmi důležitá volba správného filtru, tj. odfiltrování viditelného světla. Pro “pravé” IR filmy se používají tzv. “černé filtry”. Jejich název vyplývá z toho, že nepropouštějí viditelné světlo, a tak není pohledem zkrz ně prakticky nic vidět (ale pozor, podobně černé se jeví i “pravé” UV filtry). U filmu Ilford SFX je situace komplikována tím, že v jeho případě nelze tyto IR filtry použít – jejich propustnost leží v oblasti delších vlnových délek, než v kterých je tento film citlivý. Obecně bývá Ilford SFX často používán v kombinaci s červeným nebo oranžovým filtrem, kdy spektrální vlastnosti filmu (prodloužená citlivost) způsobí zvýraznění efektů těchto filtrů. Lze samozřejmě koupit specializovaný filtr pouze pro tento film. V tomto článku nabízím jinou možnost – použít kombinaci 2 odlišných filtrů. Filtr B+W 403 (v kterém je sklo Schott UG-1) je primárně, jako “pravý” UV filtr (tj. UV záření propouštějící/UV-pass), určen k UV fotografii. Jak je zřejmé z jeho křivky propustnosti, nepropouští viditelné světlo, ale hlavně UV záření (maximum při 360 nm), ale i infračervené záření (maximum při 750 nm).

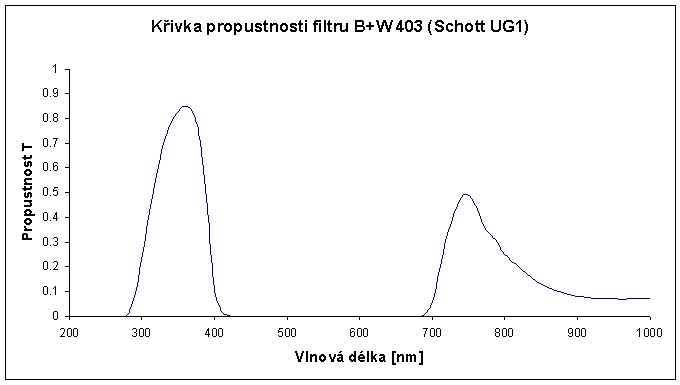

Propustnost filtru

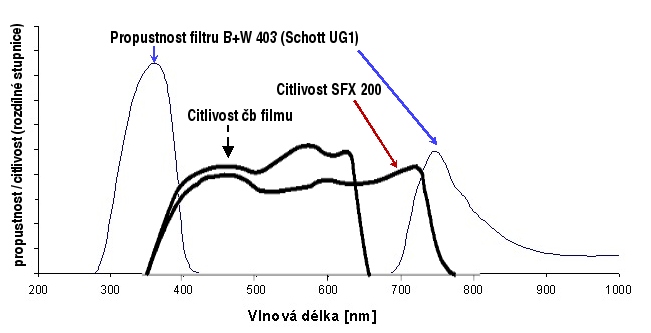

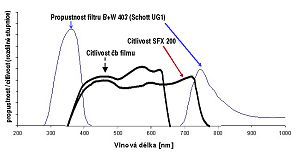

Pokud použijeme tento filtr v kombinaci s jiným filtrem, který odfiltruje UV světlo, např. oranžovým, pak výsledná propustnost se velmi dobře překrývá s citlivostí filmu Ilford SFX 200. Tato situace je velmi dobře zřejmá z následujícího obrázku, kde je vidět, že po odfiltrování UV světla, které prochází UV filtrem, účinkuje na film pouze IR světlo, jehož vlnová délka souhlasí s citlivostí filmu v infračervené oblasti.

Porovnani citlivost a propustnosti

Na následujících příkladech je vidět vliv použitého filtru (a tím i vliv filtrace světla o určité vlnové délce) na charakter výsledné fotografie. Je z nich zřejmé, že tímto přístupem můžeme výrazně měnit charakter snímku, od UV až po “pseudo”-infračervenou fotografii. Za pozornost stojí výrazný rozdíl mezi výsledným efektem oranžového filtru a selektivní kombinace filtrů pro infračervené záření. V tomto případěje je již patrný posun charakteru snímku do infračervené fotografie.

Viditelné světlo UV-pass filtr
bez filtru (viditelné světlo) = hlavně 400-700 nm UV-pass filtr B+W 403 (Schott UG-1) = hlavně 300-400 nm, část. IR s vyloučením viditelného světla
Zelený filtr IR filtr
zelený filtr = hlavně 470-600 nm + přítomnost IR IR fotografie; B+W 403 (Schott UG-1) + oranžový filtr = 700-740 (800) nm
Oranžový filtr
oranžový filtr = zhruba od 520 nm do IR

Pokud použijeme kombinaci UV-pass a oranžového filtru, můžeme získat krásné “pseudo” IR fotografie, velmi podobné “pravým” IR fotografiím, jak je vidět na následujících fotografiích. Je na nich velmi dobře vidět i charakteristický vzhled „sněhobílé“ vegetace, způsobený rozdílnou odrazivostí listí (chlorofylu) pro infračervené paprsky. Samozřejmě, stejně jako v “pravé” IR fotografii, i zde výsledný efekt záleží na takových faktorech, jako je roční období (tj. např. mladé listí na jaře), druh stromů (vegetace), atd. Je třeba ještě zdůraznit, že pokud se použije popsaná kombinace filtrů filtrující viditelné záření, tak výrazně stoupne zrnitost výsledných fotografií.

Stezka v IR Pevnost
Písnice Pole
Cholupice pole 2 Cholupice
Pohled na Prahu Vltava u Modřan
Z pevnosti
Pole Strom v IR

Z hlediska expozice je nejlepší ji určit před nasazením filtru (a také zaostřit) a změnit ji pomocí korekčního faktoru. V případě fotoaparátu Canon EOS 300 je tento korekční faktor zhruba +8–9 EV (tj. posunutí o 8–9 exporičních stupňů), korekce s nasazeným filtrem je pro objektivy Canon 28-80 a 75-300 +2–3 EV. Doporučuji samozřejmě tyto faktory vyzkoušet pro vámi používanou sestavu objektiv – fotoaparát.

Uvedené použití filtru propouštějící UV záření (UV-pass) má ještě jednu výhodu: získáte filtr s dalším možným atraktivním použitím – UV fotografii. A i ta stojí za vyzkoušení!

11 komentářů u „Infračervená fotografie s filmem Ilford SFX 200“

  1. Zrnitost ?

    IR filmy jsou obecně prý zrnitější. Dá se zrnitost tohoto IR filmu přirovnat k nějakému “běžnému”?

    Odpovědět
    • RE: Zrnitost ?

      No, zrnité je to hodně (ostatně je to vidět i z přiložených fotografií), při použití pouze oranžového filtru je zrnitost srovnatelná s běžným filmem, ale při popsaném IR (IČ) fotografování zrnitost ynačně vzroste. Bohužel nejsem schopen exaktně porovnat zrnitost, snad bych to přirovnal k filmu o citlivosti 800-1600 ASA.

      Odpovědět
    • RE: Zrnitost ?

      Podle Ilfordu je tenhle film postaven na HP5+ a normálně se chová tomu odpovídajícím způsobem.

      Odpovědět
  2. speciální filtr pro SFX 200

    Zmínil ses, Ivane, o speciálním filtru pro SFX 200. Je to želatinový fitr shodného označení jako má negativ a Cokin pro něj dokonce dělá držák, takže jej lze použít stejně, jako ostatní Cokin filtry. Dokonce se přes tento filtr dá (ještě) zaostřovat, takže je to (zřejmě) jen hodně tmavočervený filtr. Já jsem zatím SFX 200 vyzkoušel jen jednou, takže nemám jak výsledky porovnávat a proto bych přivítal, kdyby ses podělil o zkušenosti (rozsáhlejší než mám já) právě s tímto speciálním (speciálním ve smyslu – speciálně pro tento negativ), máš-li je, právě s tímto filtrem.

    Odpovědět
    • RE: speciální filtr pro SFX 200

      Ano, Petře, filtr lze určitě použít. Bohužel ho nemám. Nechtělo se mně do něho investovat – když už vlastním UV-pass filtr, tak si myslím, že je výhodné využít ho a mít možnost fotit jak UV, tak i IR fotografii (UV fotografie je poměrně málo používaná, a proto je i velmi zajímavé si s ní zaexperiemntovat!). Jinak si myslím, že onen speciální filtr je trošku víc spektrálně posunut do viditelné oblasti, takže výslední efekt se bude méně blížit “klasické/pravé” IR fotografii (což je v podstatě cílem použití IR filmu, že), na druhou stranu film bude trochu citlivější a méně zrnitý.

      Odpovědět
      • RE: RE: speciální filtr pro SFX 200

        Ja ten SFX filter mam (dostal som ho od Ilford zdarma), tak som ho mal moznost vyskusat. Pred tym skusal pouzit polarizacny filter spolu s cervenym a vysledok bol celkom uspokojivy. Nie uplne IR, ale velmi slusny efekt.
        S SFX filtrom to bolo ine. Ja som cez neho nedokazal ostrit, je az taky tmavy, ale nebol to problem pri foteni krajiny (clona 22). Vysledok bol o nieco silnejsi ako kombinacia polar. filter + cerveny.
        Na druhej strane vyzera, ze zivotnost toho SFX filtra nebude asi velmi dlha, vzhladom na to, ze je to viac menej plastova folia. Osobne by som do neho neinvestoval.

        Odpovědět
        • RE: RE: RE: speciální filtr pro SFX 200

          Mně to není moc jasné – jaký má vliv pol. filtr na IR fotografii (mimo prodložení exp. času :-))? Vždyť polarizační filtr by snad neměl filtrovat selektivně podle vlnové délky. Chápu to dobře tak, že byl v IR výsledku rozdíl mezi červeným filtrem a červeným filtrem s polarizačním?

          Odpovědět
          • RE: RE: RE: RE: speciální filtr pro SFX 200

            pri pouziti sfx200 ako CB filmu
            mi polarizacny filter pomoze oddelit mraky od modrastej oblohy. cerveny filter podstatne zvysi kontrast medzi nimi. viem, ze to nie je cisto IR fotografia, ale aj tak sa mi pacia vysledky s tymto filmom viac ako napr. s Iflord Delta 100.

          • RE: RE: RE: RE: RE: speciální filtr pro SFX 200

            Kombinace červeného a polarizačního filtru je krásnou ukázkou synergického efektu. Díky polarizačnímu filtru obloha zmizí odlesky na prachu a vlhkosti a obloha zůstane jen modrá, no a červený filtr tu modrou odfiltruje. Stručně řečeno žrádlo.

  3. filtr SFX a j.

    Jo, díky za odpověď – myslel jsem si to. Byť on ten želatinový filtr neudělá až tak velkou díru v peněžence, už si přesně nevzpomínám, ale stojí něco přes 300 Kč, tedy stál před dvěma lety a není úplně běžně k mání, musel jsem si jej zvlášť objednat. Zkusil jsem ho i s běžným neIR filmem a opravdu se chová jako tmavočervený filtr, takže úplně marná investice to není :-). A když už jsem u těch peněz, na kolikpak přijde tenhleten UV-pass filtr, např. při průměru 62 mm (nebo při průměru, který ty používáš)?

    Odpovědět
    • RE: filtr SFX a j.

      Mno, tak ten “můj” filtr byl dražší – v roce 2000 stál 1250 Kč (o průměru 58), bylo ho třeba objednat dlouho dopředu (myslí, že 4 týdny). Takže pokud by člověk chtěl fotit pouze IR na tento film, tak to bude cenově výhodnější koupit onen speciální filtr (trošku jsi mě překvapil, myslel jsem, že vzhledem ke “kuriozitě” bude dražší). Jak jsem psal, asi lépe využije citlivost filmu, na druhou stranu propustí asi více světla z viditelné oblasti (onen UV-pass vypadá jako “černý” filtr pro IR).

      Odpovědět
